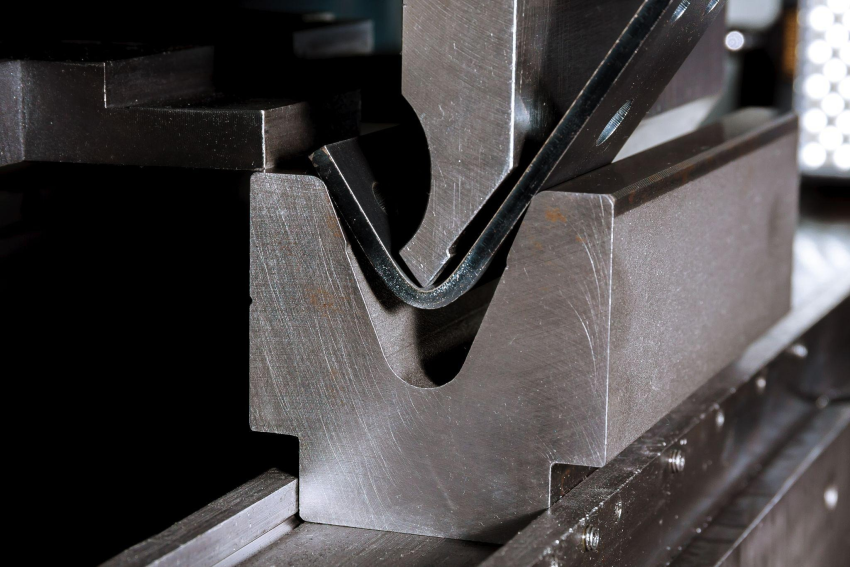

ประเภทการพับเหล็ก มีกี่แบบ? เจาะลึกวิธีพับ Air Bending, Bottoming และ Coining

ประเภทการพับเหล็ก แบ่งตามวิธีกดขึ้นรูปเป็น 3 แบบ ได้แก่ Air Bending, Bottoming และ Coining โดยแต่ละวิธีมีข้อดี ข้อจำกัด และเหมาะกับวัสดุหรือความหนาของแผ่นโลหะที่แตกต่างกัน หากเลือกวิธีไม่เหมาะสม อาจทำให้องศาคลาดเคลื่อน เกิด Springback หรือเพิ่มต้นทุนการผลิตได้ บทความนี้ Surasak Engineering จะพาไปทำความเข้าใจว่าพับเหล็ก คืออะไร การพับเหล็ก มีกี่แบบ ความแตกต่างของการพับแต่ละประเภท เพื่อช่วยให้เลือกวิธีพับได้ถูกต้องและควบคุมคุณภาพชิ้นงานตั้งแต่ก่อนเริ่มผลิต

พับเหล็กคืออะไร ทำงานด้วยเครื่อง Press Brake อย่างไร?

การพับเหล็ก คือ การใช้เครื่องพับเหล็ก (Press Brake) กดแผ่นโลหะระหว่าง Punch และ Die เพื่อสร้างมุมหรือรูปทรงตามแบบ ระยะกด รูปทรงแม่พิมพ์ และรัศมีปลาย Punch มีผลโดยตรงต่อองศาและ Bend Radius (รัศมีพับ) ก่อนพับต้องคำนวณขนาดแผ่นคลี่ โดยพิจารณา Bend Allowance, K-Factor และ Springback (การดีดกลับ) เพราะเนื้อโลหะด้านนอกรอยพับจะยืด ส่วนด้านในจะถูกอัด หากคำนวณไม่ถูกต้อง ขนาดหรือองศาหลังพับอาจคลาดเคลื่อนจากแบบ

โดยการพับเหล็กถือเป็นหนึ่งในวิธีการ Metal Fabrication หรือกระบวนการแปรรูปโลหะให้เป็นโครงสร้างตามแบบที่กำหนด ทั้งนี้ก่อนเข้าสู่ขั้นตอนพับ แผ่นโลหะมักผ่านการตัดให้ได้ขนาดตามแบบมาก่อน ซึ่งนิยมใช้ทั้งการตัดเลเซอร์และตัดพลาสมา โดยแต่ละวิธีให้ความแม่นยำและความเรียบของขอบตัดต่างกัน (อ่านเพิ่มเติม ตัดเลเซอร์ vs ตัดพลาสมา ต่างกันอย่างไร) ซึ่งส่งผลต่อคุณภาพผิวก่อนนำไปพับขึ้นรูปต่อไป

ประเภทการพับเหล็กแบ่งตามวิธีกดขึ้นรูป มีอะไรบ้าง?

ประเภทการพับเหล็ก แบ่งตามวิธีกดขึ้นรูปมีทั้งหมด 3 วิธี ได้แก่ Air Bending, Bottoming และ Coining ซึ่งแต่ละแบบใช้เทคนิคการกดโลหะที่แตกต่างกัน จึงเหมาะกับระดับความแม่นยำ ปริมาณงาน และงบประมาณที่แตกต่างกัน

1. Air Bending (พับลอย)

การพับแบบ Air Bending แผ่นโลหะจะสัมผัสปลาย Punch และขอบ V-die เพียงบางจุด โดยไม่แนบเต็มแม่พิมพ์ องศาการพับจึงควบคุมได้จากความลึกในการกด วิธีนี้ใช้แรงน้อย ปรับองศาได้หลากหลายด้วยเครื่องมือชุดเดียว และเหมาะกับงานทั่วไป แต่ต้องชดเชยค่า Springback อย่างแม่นยำ

2. Bottoming (พับจมแม่พิมพ์)

การพับแบบ Bottoming แผ่นโลหะจะถูกกดให้แนบกับผิวแม่พิมพ์มากกว่าแบบ Air Bending จึงควบคุมมุมได้สม่ำเสมอกว่าและลด Springback ได้ดีขึ้น อย่างไรก็ตาม วิธีนี้ต้องใช้แรงกดมากกว่าและอาจต้องเปลี่ยนแม่พิมพ์ตามองศาของชิ้นงาน

3. Coining (พับอัดแน่น)

การพับแบบ Coining ใช้แรงกดสูงเพื่ออัดเนื้อโลหะบริเวณรอยพับให้เปลี่ยนรูปอย่างถาวร จึงได้มุมที่แม่นยำและมีค่า Springback ต่ำ เหมาะกับงานที่กำหนดค่าคลาดเคลื่อนเข้มงวด แต่ต้องใช้กำลังเครื่องสูง ต้นทุนสูง และอาจเกิดรอยกดบนผิวชิ้นงาน

เปรียบเทียบ Air Bending vs Bottoming vs Coining แตกต่างกันอย่างไร?

สรุปได้ว่า Air Bending เหมาะกับงานหลากหลายและงานผลิตทั่วไป ส่วน Bottoming และ Coining เหมาะกับชิ้นงานที่ต้องการควบคุมองศาหรือค่าคลาดเคลื่อนเป็นพิเศษ

ประเภทการพับตามลักษณะรอยพับ/ชิ้นงาน แบ่งได้อย่างไร?

V-Bend / V-Cut

V-Bend คือการพับบนแม่พิมพ์รูปตัว V เพื่อสร้างมุมพับตามต้องการ ส่วน V-Cut หรือ V-Grooving เป็นการเซาะร่องตามแนวพับก่อนขึ้นรูป ช่วยให้ได้มุมที่คมและรัศมีเล็ก แต่ต้องตรวจสอบความแข็งแรงบริเวณร่องพับควบคู่กันไป

U-Bend

U-Bend ใช้สำหรับสร้างชิ้นงานรูปตัวยู เช่น ราง ถาด หรือชิ้นส่วนครอบเครื่องจักร จุดสำคัญคือการควบคุมระยะห่างระหว่างด้านทั้งสองและค่า Springback ให้แม่นยำ เพื่อป้องกันชิ้นงานบานออกหรือสอบเข้าจนเกินไป

Hemming / Roll Bending (ม้วน)

Hemming คือการพับขอบกลับเข้าหาตัวเองประมาณ 180 องศา เพื่อลดความคมของขอบและเพิ่มความแข็งแรงให้ชิ้นงาน ส่วน Roll Bending (ม้วน) ใช้ลูกกลิ้งเพื่อให้ได้ความโค้งต่อเนื่อง เหมาะกับงานท่อ ปลอก และชิ้นงานทรงกระบอก

ปัจจัยที่ต้องรู้ก่อนเลือกวิธีพับเหล็ก มีอะไรบ้าง?

ก่อนสั่งงานทุกครั้ง ควรระบุชนิดและเกรดวัสดุ ความหนา องศา รัศมีพับ ทิศทางแนวรีด ค่าคลาดเคลื่อน และจำนวนชิ้นให้ครบ เพราะวัสดุแต่ละชนิดมีความแข็งแรงและการคืนตัวไม่เท่ากัน หากรัศมีพับเล็กเกินไปอาจทำให้ผิวชิ้นงานแตกร้าวได้ การคำนวณ K-Factor, Bend Allowance และ Springback จึงควรอ้างอิงกับเครื่องจักรและแม่พิมพ์ที่ใช้จริง

งานพับเหล็กนำไปใช้ในอุตสาหกรรมไหนบ้าง?

งานพับเหล็กนิยมใช้ผลิตตู้ไฟ กล่อง ฝาครอบเครื่องจักร ราง ถาด บันได ราวกันตก และชิ้นส่วนโครงสร้างต่าง ๆ รวมถึงงานในอุตสาหกรรมอาหาร ยา เคมี ยานยนต์ ก่อสร้าง และระบบสาธารณูปโภค โดยต้องเลือกวัสดุและวิธีพับให้เหมาะกับสภาพใช้งาน เช่น Carbon Steel Grade นิยมใช้ในท่อส่งก๊าซ เป็นต้น

สรุป รับพับเหล็กตามแบบ มาตรฐาน ASME กับ Surasak Engineering

การเลือกประเภทการพับเหล็กให้ถูกต้อง ไม่ว่าจะเป็น Air Bending, Bottoming หรือ Coining ล้วนส่งผลโดยตรงต่อความแม่นยำของชิ้นงาน ลดค่า Springback และควบคุมต้นทุนการผลิตในระยะยาวได้อย่างมีประสิทธิภาพ แต่การเลือกวิธีพับให้เหมาะสมยังต้องพิจารณาปัจจัยอื่นร่วมด้วย ทั้งวัสดุ ความหนา และค่า K-Factor ซึ่งถือเป็นพื้นฐานสำคัญก่อนสั่งผลิตชิ้นงานพับเหล็กทุกครั้ง

ถ้าคุณอยากได้ชิ้นงานพับเหล็กที่ได้มุมและมาตรฐานที่ถูกต้องตั้งแต่ขั้นตอนแรก Surasak Engineering รับพับเหล็ก-สแตนเลส-อะลูมิเนียมตามแบบ ความหนา 0.5–8 มม. ยาวสูงสุด 3,048 มม. ดำเนินงานภายใต้มาตรฐาน ASME ด้วยประสบการณ์ตรงกว่า 50 ปี ติดต่อ / ขอใบเสนอราคาได้เลยวันนี้

คำถามพบบ่อยเกี่ยวกับประเภทการพับเหล็ก (FAQ)

การพับเหล็กมีกี่ประเภท?

ประเภทการพับเหล็กหลัก ๆ แบ่งตามวิธีกดขึ้นรูปเป็น 3 แบบ ได้แก่ Air Bending, Bottoming และ Coining

Air Bending ต่างจาก Coining อย่างไร?

ต่างกันที่แรงกดและความแนบสนิทกับแม่พิมพ์ Air Bending ใช้แรงกดน้อย แผ่นโลหะไม่แนบเต็มแม่พิมพ์ จึงปรับองศาได้หลากหลาย ส่วน Coining ใช้แรงกดอัดเนื้อโลหะแน่นเต็มแม่พิมพ์ มีความแม่นยำสูงแต่ใช้แรงกดมากกว่าแบบแรก

Springback ในงานพับเหล็กคืออะไร?

เป็นการดีดกลับของโลหะหลังปล่อยแรงกด ทำให้มุมพับจริงกว้างกว่ามุมที่ตั้งไว้บนแม่พิมพ์เล็กน้อย จึงต้องคำนวณและเผื่อองศาชดเชยล่วงหน้าทุกครั้ง (ดูวิธีคำนวณอย่างละเอียดได้ในบทความ K-Factor & Springback)

พับเหล็กได้หนาสูงสุดกี่มม.?

เครื่อง Press Brake ของ Surasak Engineering รองรับการพับโลหะที่ความหนา 0.5–8 มิลลิเมตร และความยาวสูงสุด 3,048 มิลลิเมตรต่อชิ้นงาน ทั้งนี้ความหนาสูงสุดที่พับได้จริงยังขึ้นอยู่กับชนิดวัสดุ ความยาวของชิ้นงาน และรัศมีมุมพับที่ต้องการด้วย

พับเหล็กกับม้วนเหล็ก (Roll) ต่างกันไหม?

ต่างกันที่ลักษณะการเปลี่ยนรูปทรง การพับเหล็ก คือ การหักเนื้อโลหะให้เกิดมุมหรือองศาที่ชัดเจน เช่น 90 องศา หรือ 45 องศา ส่วนการม้วน คือ การดัดโลหะให้โค้งต่อเนื่องเป็นวงหรือทรงกระบอก โดยไม่มีมุมหักชัดเจน

สั่งพับเหล็กตามแบบต้องเตรียมอะไร?

ควรเตรียมไฟล์ 2D หรือ 3D ที่ระบุองศาการพับ ความหนา ชนิดวัสดุ และจำนวนชิ้นงานให้ชัดเจน หากไม่มั่นใจเรื่องสเปกหรือมาตรฐาน สามารถติดต่อทีมวิศวกรของ Surasak Engineering เพื่อขอคำแนะนำก่อนสั่งผลิตได้ทันที
