ตัดแผ่นเหล็กตามแบบ สั่งทำยังไง? ขั้นตอนการสั่ง ไฟล์แบบที่ต้องใช้ และสิ่งที่ต้องเตรียม

การสั่งตัดแผ่นเหล็กตามแบบให้ได้ชิ้นงานที่แม่นยำระดับ 100% ทำได้ง่าย ๆ ใน 5 ขั้นตอนหลัก เพียงเตรียมไฟล์แบบงาน (.DWG/.DXF) ระบุเกรดเหล็กและความหนา (มม.) ส่งให้โรงงานที่มีมาตรฐาน ISO 9001 ประเมินราคา ก็พร้อมเข้าสู่กระบวนการผลิตและส่งมอบงานได้อย่างรวดเร็ว

สำหรับผู้ที่ต้องการชิ้นงานเหล็กขนาดเฉพาะ ไม่ว่าจะเป็นงานโครงสร้างวิศวกรรม งานเครื่องจักร หรืองานผลิตชิ้นส่วน หลายคนอาจสงสัยว่า ตัดแผ่นเหล็กตามแบบ สั่งทำยังไง ให้ได้งานตรงสเปกและคุ้มค่ากับงบประมาณ บทความนี้ Surasak Engineering ผู้ให้บริการรับตัดแผ่นเหล็กตามแบบ จะพาไปดูขั้นตอนการทำงานอย่างเป็นระบบ เพื่อช่วยให้คุณได้รับชิ้นงานที่สมบูรณ์แบบที่สุด

รับตัดแผ่นเหล็กตามแบบ คืออะไร

บริการรับตัดแผ่นเหล็กตามแบบ คือ การนำเหล็กแผ่นดิบมาผ่านกระบวนการตัดซอย ฉลุลวดลาย หรือเจาะรูตามรูปทรงทางวิศวกรรมที่ลูกค้าออกแบบมาโดยเฉพาะ เพื่อนำไปใช้เป็นชิ้นส่วนสำคัญในงานโครงสร้าง สถาปัตยกรรม หรือส่วนประกอบเครื่องจักรกลต่าง ๆ ที่ต้องการความถูกต้องแม่นยำสูง

งานตัดแผ่นเหล็กตามแบบใช้ในงานอะไรบ้าง

งานตัดแผ่นเหล็กตามแบบสามารถนำไปใช้ได้ทั้งในงานก่อสร้างและงานอุตสาหกรรม โดยตัวอย่างที่พบได้บ่อยในงานโครงสร้าง เช่น แผ่นเพลทหัวเสา (Base Plate) สำหรับยึดเสาเหล็กกับฐานรากคอนกรีต, แผ่นประกบโครงสร้าง (Splice Plate) สำหรับยึดต่อคาน รวมถึงชิ้นส่วนเหล็กสำหรับรองรับหรือติดตั้งอุปกรณ์เฉพาะทาง

ส่วนในภาคอุตสาหกรรม มักใช้ผลิตชิ้นส่วนเครื่องจักร ฝาครอบนิรภัย แผ่นตะแกรงฉลุรูระบายอากาศ ชิ้นส่วนตัวถัง หรืออะไหล่ตามแบบเฉพาะ ซึ่งงานเหล่านี้ต้องการความแม่นยำทั้งขนาดภายนอกและตำแหน่งรูเจาะ เพื่อให้สามารถประกอบหน้างานได้พอดี ลดเวลาแก้ไข และช่วยให้งานผลิตต่อเนื่องได้อย่างมีประสิทธิภาพ

วิธีตัดที่นิยม (เลเซอร์ พลาสมา เฉือน) โดยสรุป

• การตัดด้วยใบมีดเฉือน (Shearing): เหมาะสำหรับการตัดซอยแผ่นเหล็กในแนวตรงยาว ต้นทุนต่ำ รวดเร็ว แต่ไม่สามารถตัดรูปทรงอิสระหรือเจาะรูได้

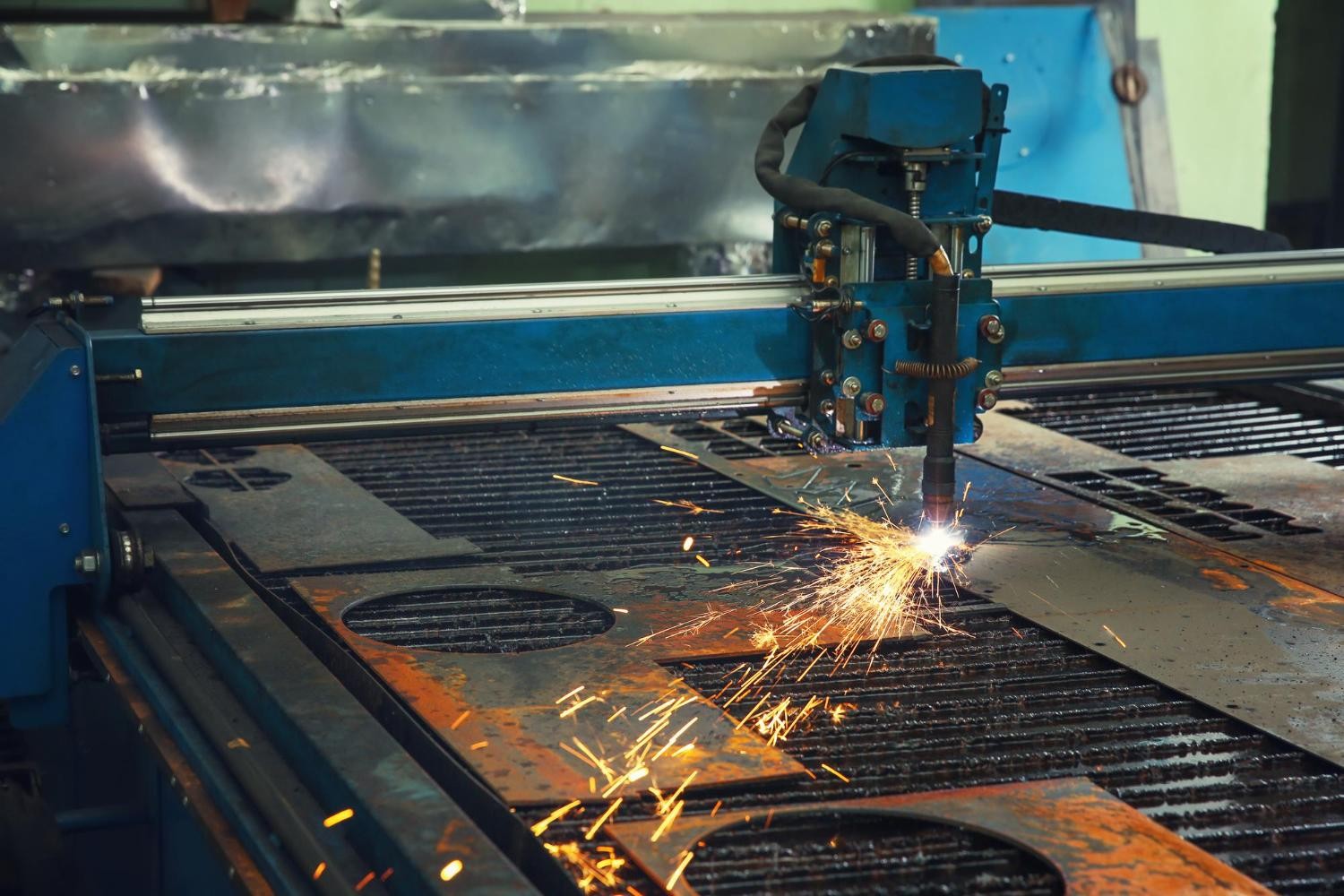

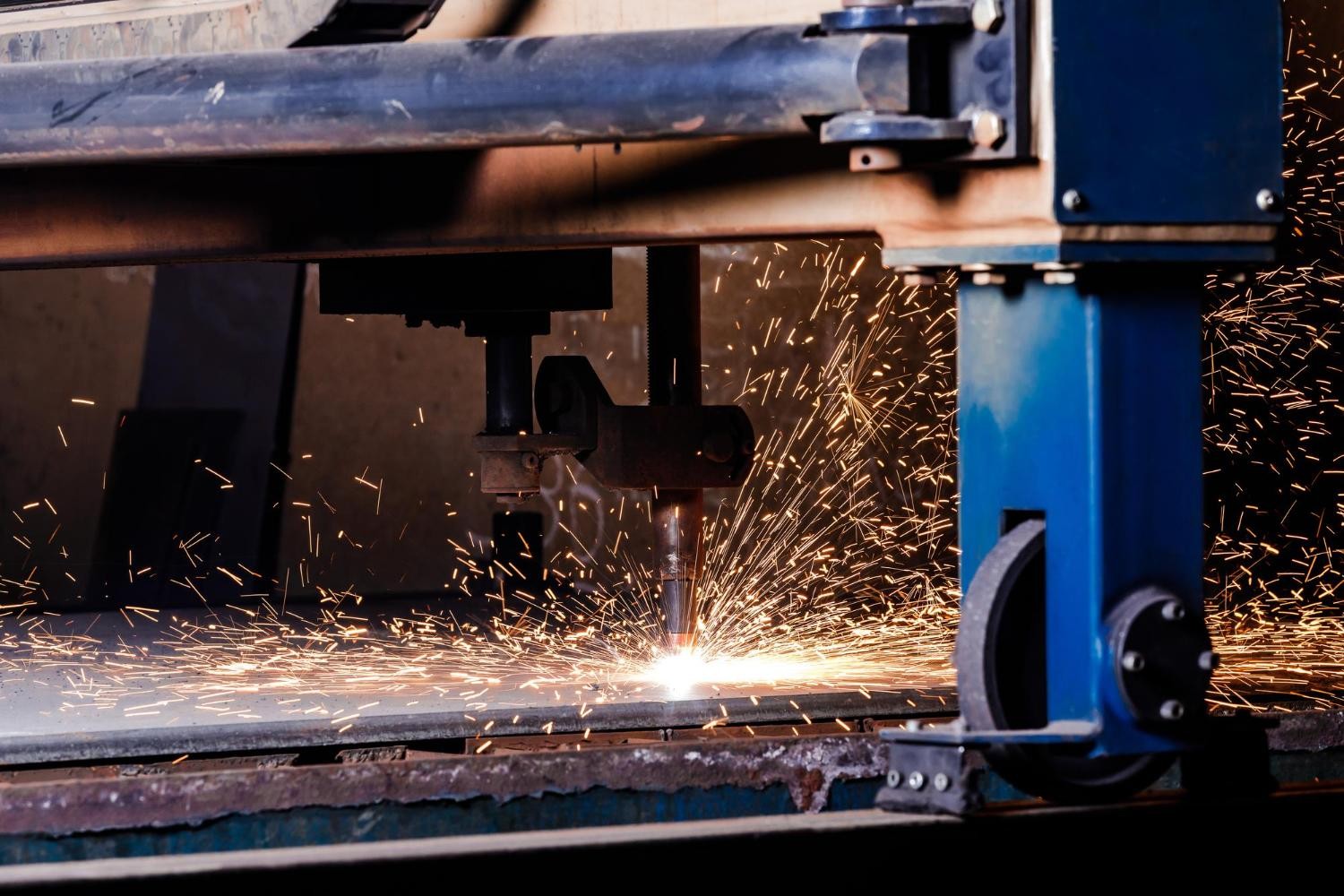

• การตัดพลาสมา (Plasma Cutting): เหมาะสำหรับการตัดเหล็กแผ่นหนา ทำงานได้เร็ว ขอบงานจะมีความหยาบและมีความร้อนสะสมสูงกว่า

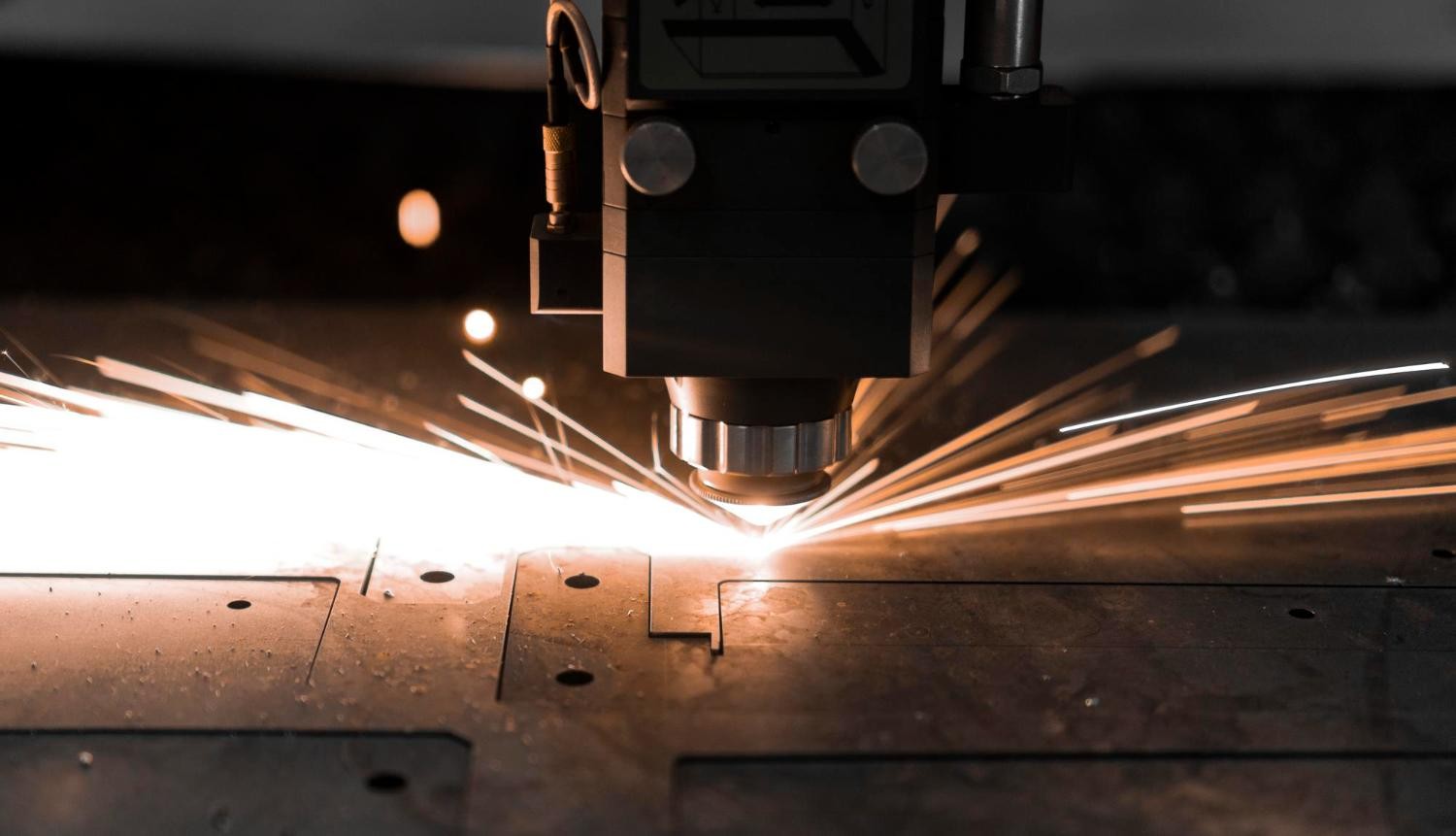

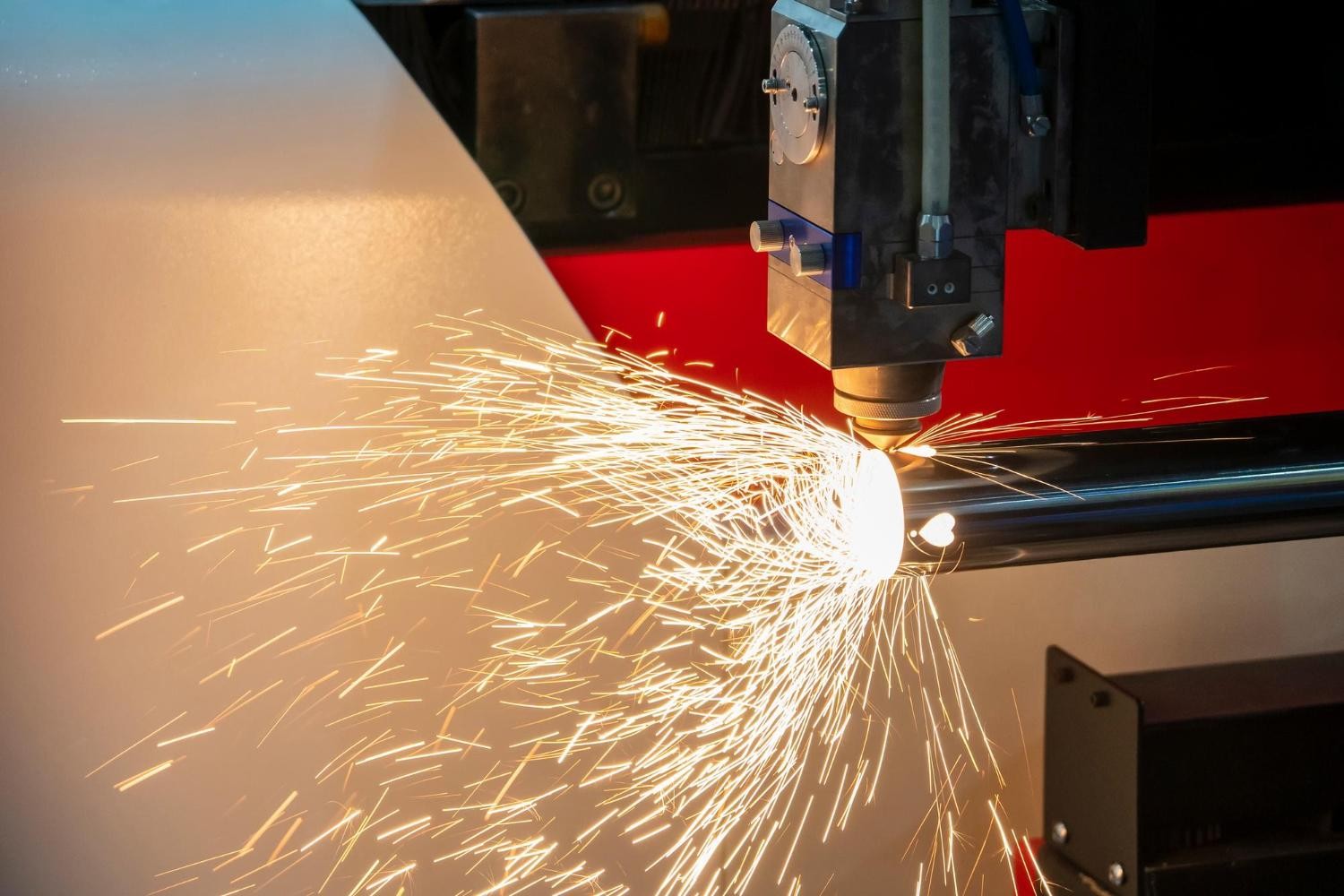

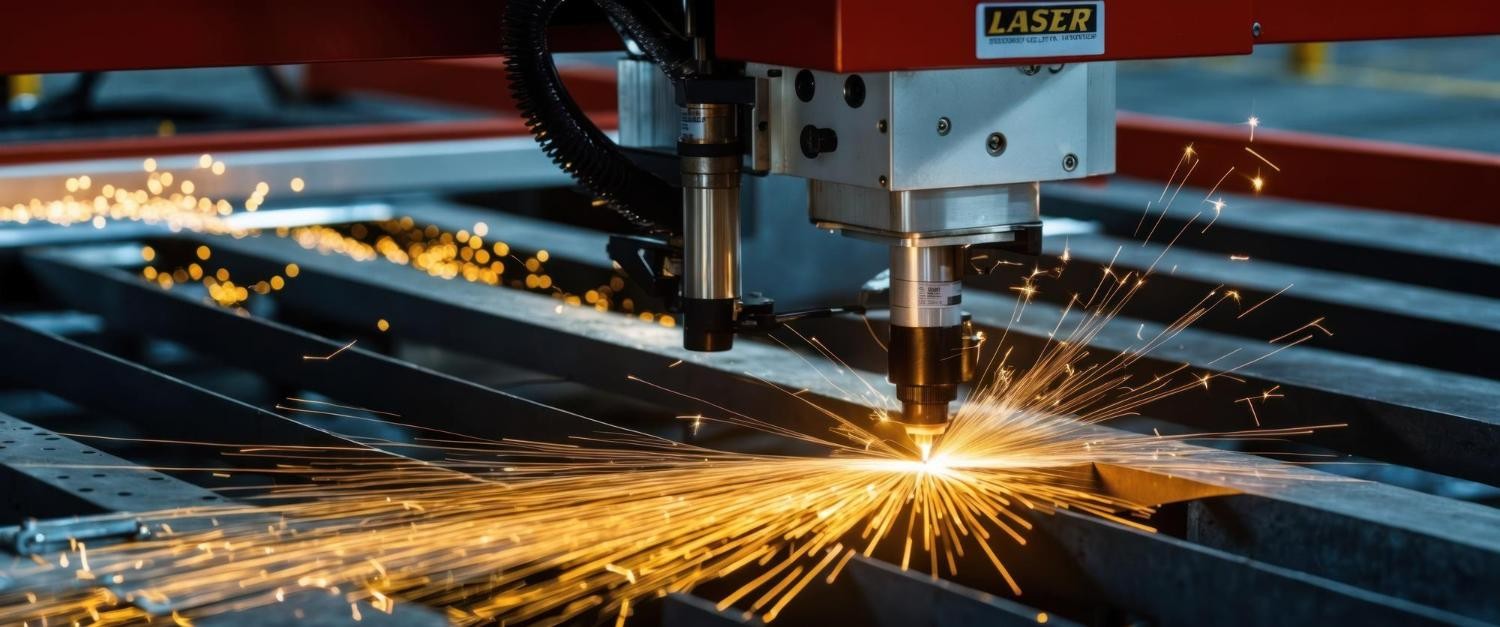

• การตัดเลเซอร์ (Laser Cutting): วิธีที่ได้รับความนิยมสูงสุดสำหรับงานที่ต้องการความละเอียด ถูกต้องระดับมิลลิเมตร รอยตัดแคบ ผิวขอบเรียบสวยงาม ไม่ต้องเจียรเก็บงาน

สามารถศึกษาข้อดีเชิงลึกของระบบเลเซอร์เพิ่มเติมได้ที่บทความ “ตัดเลเซอร์ ดียังไง” เพื่อช่วยในการตัดสินใจเลือกวิธีที่เหมาะสมที่สุด

ขั้นตอนการสั่งตัดแผ่นเหล็กตามแบบ

เพื่อให้การสั่งตัดแผ่นเหล็กตามแบบเป็นไปอย่างรวดเร็วและลดความผิดพลาดด้านมิติ ควรดำเนินงานตาม 5 ขั้นตอนหลัก ดังนี้

1. เตรียมแบบหรือไฟล์งานที่ต้องการตัด เช่น ไฟล์ .DWG, .DXF, .PDF หรือแบบที่ระบุขนาดและตำแหน่งสำคัญอย่างชัดเจน
2. เลือกชนิดวัสดุและความหนาของแผ่นเหล็ก กำหนดประเภทเหล็ก เกรดวัสดุ และความหนาให้เหมาะกับการใช้งาน
3. ส่งแบบให้ทีมงานประเมินความเป็นไปได้และราคา เพื่อเช็กว่าสามารถผลิตได้ตามแบบหรือไม่ พร้อมประเมินต้นทุน
4. ยืนยันราคา จำนวน และระยะเวลาผลิต ตรวจสอบรายละเอียดงาน จำนวนชิ้น และกำหนดส่งมอบก่อนเริ่มผลิต
5. เข้าสู่กระบวนการตัด ผลิต และส่งมอบงาน เมื่อยืนยันรายละเอียดครบถ้วนแล้ว ทีมงานจะดำเนินการผลิต ตรวจสอบคุณภาพ และส่งมอบชิ้นงานตามกำหนด

ไฟล์แบบและข้อมูลที่ต้องเตรียม

ความชัดเจนของข้อมูลที่คุณส่งให้โรงงานแปรรูปโลหะเป็นปัจจัยหลักที่ช่วยลดระยะเวลาในการประเมินราคาลงได้กว่า 50% ยิ่งข้อมูลครบถ้วน งานยิ่งเริ่มได้เร็วขึ้น โดยมีสิ่งที่ต้องเตรียมดังนี้

เคล็ดลับให้ได้งานตรงแบบและคุ้มค่า

• ระบุค่า Tolerance ให้ชัดเจน: เพื่อให้ทีมผลิตเข้าใจค่าความคลาดเคลื่อนที่ยอมรับได้ในงานโครงสร้างแต่ละประเภท
• รวมงานแปรรูปไว้ในที่เดียว: แนะนำให้รวมงานตัด งานพับ เจาะ หรือเชื่อมไว้ในแบบเดียวกัน เพื่อประหยัดค่าขนส่งและลดความผิดพลาดระหว่างย้ายโรงงาน
• เลือกวิธีตัดให้เหมาะสม: งานละเอียดควรใช้การตัดเลเซอร์ ส่วนงานแผ่นหนาเน้นประหยัดสามารถเลือกใช้พลาสมา
• แจ้งจำนวนการผลิตที่แน่นอน: ปริมาณการผลิตที่สูงขึ้นจะช่วยลดต้นทุนราคาต่อชิ้น (Economy of Scale) ให้ถูกลงได้
• เลือกผู้ผลิตที่ได้มาตรฐานสากล: ควรมองหาโรงงานที่มีระบบบริหารคุณภาพ ISO 9001 และทีมงานที่เข้าใจมาตรฐานวิศวกรรม ASME

หากคุณกำลังมองหาโรงงานรับผลิตงานเหล็ก/สแตนเลสตามแบบ สามารถคลิกดูรายละเอียดเพิ่มเติมได้ที่นี่

สรุป ตัดแผ่นเหล็กตามแบบ สั่งทำยังไงให้ได้งานตรงใจ?

การตัดแผ่นเหล็กตามแบบให้ได้งานตรงสเปก เริ่มจากการเตรียมแบบงานให้ชัดเจน เลือกวัสดุและความหนาให้เหมาะกับการใช้งาน ระบุจำนวน ขนาด ตำแหน่งรูเจาะ และรายละเอียดงานต่อเนื่องให้ครบ เพื่อให้ทีมงานประเมินราคาและวางแผนการผลิตได้อย่างแม่นยำ

หากคุณมีแบบงานที่ต้องการผลิต สามารถส่งไฟล์หรือรายละเอียดชิ้นงานให้ Surasak Engineering ช่วยประเมินและขอใบเสนอราคาได้เลย เรามีประสบการณ์ด้านงานแปรรูปโลหะมากกว่า 40 ปี พร้อมระบบบริหารคุณภาพ ISO 9001 เพื่อช่วยให้งานผลิตมีความแม่นยำ แข็งแรง และตอบโจทย์การใช้งานจริง

คำถามที่พบบ่อย (FAQ)

ไฟล์แบบประเภทไหนที่ดีที่สุดในการส่งให้โรงงานประเมินราคา?

ไฟล์ตระกูล Vector เช่น .DXF หรือ .DWG ที่เซฟมาจากโปรแกรม AutoCAD หรือ SolidWorks เป็นไฟล์ที่ดีที่สุด

ค่า Tolerance หรือค่าความคลาดเคลื่อนในการตัดเหล็กปกติอยู่ที่เท่าไหร่?

คำตอบ: ค่าความคลาดเคลื่อนจะขึ้นอยู่กับเทคโนโลยีที่เลือกใช้ หากตัดด้วยเลเซอร์ (Laser) ความคลาดเคลื่อนจะต่ำมากอยู่ที่ประมาณ $pm$0.1 ถึง $pm$0.5 มม. แต่หากตัดด้วยพลาสมา (Plasma) ในงานเหล็กหนา ค่าความคลาดเคลื่อนอาจอยู่ที่ $pm$1.0 ถึง $pm$2.0 มม.

โรงงานรับตัดแผ่นเหล็กตามแบบสามารถตัดความหนาได้สูงสุดกี่มิลลิเมตร?

เครื่องตัดแต่ละระบบรองรับความหนาได้ต่างกัน เครื่องตัดเลเซอร์ไฟเบอร์ในปัจจุบันสามารถตัดเหล็กเหนียวได้หนาถึง 20-25 มม. ส่วนระบบพลาสมาหรือแก๊ส (Oxy-Fuel) จะสามารถรองรับงานตัดเหล็กโครงสร้างที่มีความหนาพิเศษได้มากกว่า 50 มม. ขึ้นไป
