Pipe Fabrication คืออะไร? เจาะลึกงานผลิตและประกอบท่อในโรงงานอุตสาหกรรม

Pipe Fabrication คือ กระบวนการตัด ประกอบ และเชื่อมท่อเข้ากับข้อต่อ (fitting) ตามแบบ ก่อนนำไปติดตั้งหน้างาน งานประเภทนี้แตกต่างจากการเดินท่อทั่วไปในบ้านโดยสิ้นเชิง เพราะต้องรองรับแรงดัน อุณหภูมิ และสารเคมีต่าง ๆ ในกระบวนการผลิต จึงต้องควบคุมทั้งวัสดุ แนวเชื่อม และการทดสอบอย่างเป็นระบบ โดยต้องอ้างอิงแบบวิศวกรรม และควบคุมด้วยมาตรฐานสากล เช่น ASME เพื่อให้ระบบมีความแข็งแรงและปลอดภัย บทความนี้ Surasak Engineering จะพาไปรู้จักว่า Pipe Fabrication คืออะไร รวมถึงขั้นตอนสำคัญ เพื่อช่วยให้เข้าใจภาพรวมของงาน Pipe Fabrication และเตรียมข้อมูลก่อนสั่งผลิตหรือติดตั้งได้ครบถ้วนมากขึ้น

Pipe Fabrication คืออะไร ต่างจากการเดินท่อทั่วไปอย่างไร?

งาน Pipe Fabrication ผลิตชิ้นส่วนท่อตาม Engineering Drawing หรือ Isometric Drawing โดยควบคุมขนาด แนวศูนย์กลาง ตำแหน่งหน้าแปลน และระยะประกอบ ก่อนเชื่อมต่อกับเครื่องจักร ถัง วาล์ว หรือระบบ Utility

เป็นหนึ่งในวิธีการ Metal Fabrication และต่างจากงานท่อทั่วไปในอาคาร เพราะงานท่ออุตสาหกรรม (Piping Work) อาจลำเลียงไอน้ำ ก๊าซ น้ำมัน หรือสารเคมี จึงต้องออกแบบตาม Design Pressure, Design Temperature การกัดกร่อน และมาตรฐานที่เกี่ยวข้อง เช่น ASME B31.3

Prefabrication และ Pipe Spool คืออะไร?

Prefabrication ท่อ คือการผลิตและประกอบท่อล่วงหน้าในโรงงานหรือพื้นที่ที่ควบคุมได้ ช่วยให้จัดตำแหน่งชิ้นงานแม่นยำ ตรวจรอยเชื่อมสะดวก และลดเวลาติดตั้งหน้าไซต์

ชิ้นส่วนที่ประกอบสำเร็จเป็นช่วงเรียกว่า Pipe Spool อาจประกอบด้วยท่อตรง Elbow, Tee, Reducer หรือ Flange โดยแต่ละชิ้นต้องมีหมายเลขตรงกับ Isometric Drawing เพื่อให้นำไปติดตั้งได้ถูกตำแหน่ง

ประเภทข้อต่อท่อ (Pipe Fittings) ที่ใช้บ่อยในงานอุตสาหกรรม มีอะไรบ้าง?

ข้องอ (Elbow 45°/90°)

ข้องอ (Elbow) ใช้เปลี่ยนทิศทางท่อ โดยมุมที่พบบ่อยที่สุดคือ 45 และ 90 องศา การเลือกใช้แบบ Long Radius หรือ Short Radius ขึ้นอยู่กับพื้นที่ติดตั้งและค่าความสูญเสียแรงดัน (Pressure Drop) ที่ระบบยอมรับได้

สามทาง (Tee) และข้อลด (Reducer)

สามทาง (Tee) ใช้สำหรับแยกหรือรวมทางไหลของท่อ มีทั้งแบบ Equal Tee และ Reducing Tee ส่วนข้อลด (Reducer) ใช้เชื่อมต่อท่อที่มีขนาดต่างกัน แบ่งเป็นแบบ Concentric ที่มีแนวศูนย์กลางร่วมกัน และ Eccentric ที่แนวศูนย์กลางเยื้องกัน

หน้าแปลน (Flange) และแคป (Cap)

หน้าแปลน (Flange) เป็นข้อต่อที่ถอดประกอบได้ เหมาะกับจุดที่ต้องต่อกับวาล์ว ปั๊ม และอุปกรณ์ที่ต้องบำรุงรักษา ส่วนแคป (Cap) ใช้ปิดปลายท่อแบบถาวร ทั้งสองประเภทต้องเลือกวัสดุ ขนาด และพิกัดแรงดันให้ตรงกับระบบหน้างานจริง เช่น SUS 304 vs SUS 316

การเชื่อมต่อท่อในงาน Pipe Fabrication มีทั้งหมดกี่ประเภท?

เชื่อมชน (Butt Weld)

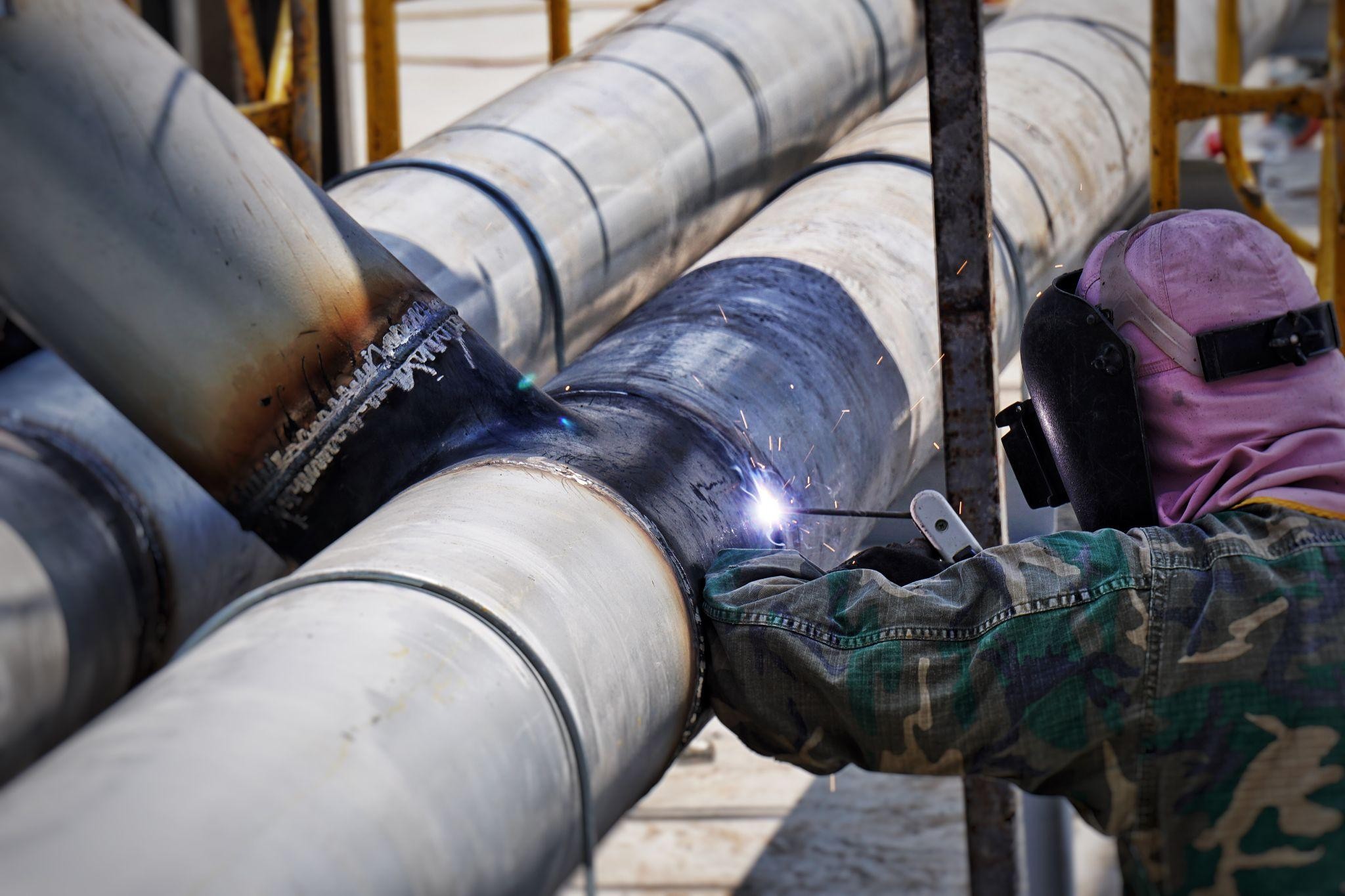

Butt Weld เป็นการเตรียมปลายท่อทั้งสองด้านให้ชนกันแล้วเชื่อมรอบแนวทั้งวง เหมาะกับระบบที่ต้องการความแข็งแรงสูงและทางไหลต่อเนื่อง วิธีนี้ต้องควบคุมค่า Bevel, Root Gap, Alignment ให้ได้ตามที่กำหนด และวิธีเชื่อมตามขั้นตอนที่ระบุใน WPS อย่างเคร่งครัด

การเชื่อมสวม (Socket Weld) / เชื่อมด้วยเกลียว (Threaded) / ต่อด้วยหน้าแปลน (Flange)

• Socket Weld เหมาะกับท่อขนาดเล็กหรือระบบที่มีแรงดันไม่สูงมาก โดยสอดท่อเข้าในข้อต่อแล้วเชื่อมด้านนอก
• Threaded ใช้การต่อเกลียวโดยไม่ต้องเชื่อม เหมาะกับระบบที่ต้องการถอดประกอบบ่อย
• Flange ใช้โบลต์ยึดกับปะเก็นเพื่อให้ถอดประกอบได้ง่ายและรองรับแรงดันได้หลากหลายระดับ

ขั้นตอนงาน Pipe Fabrication โดยรวม มีอะไรบ้าง?

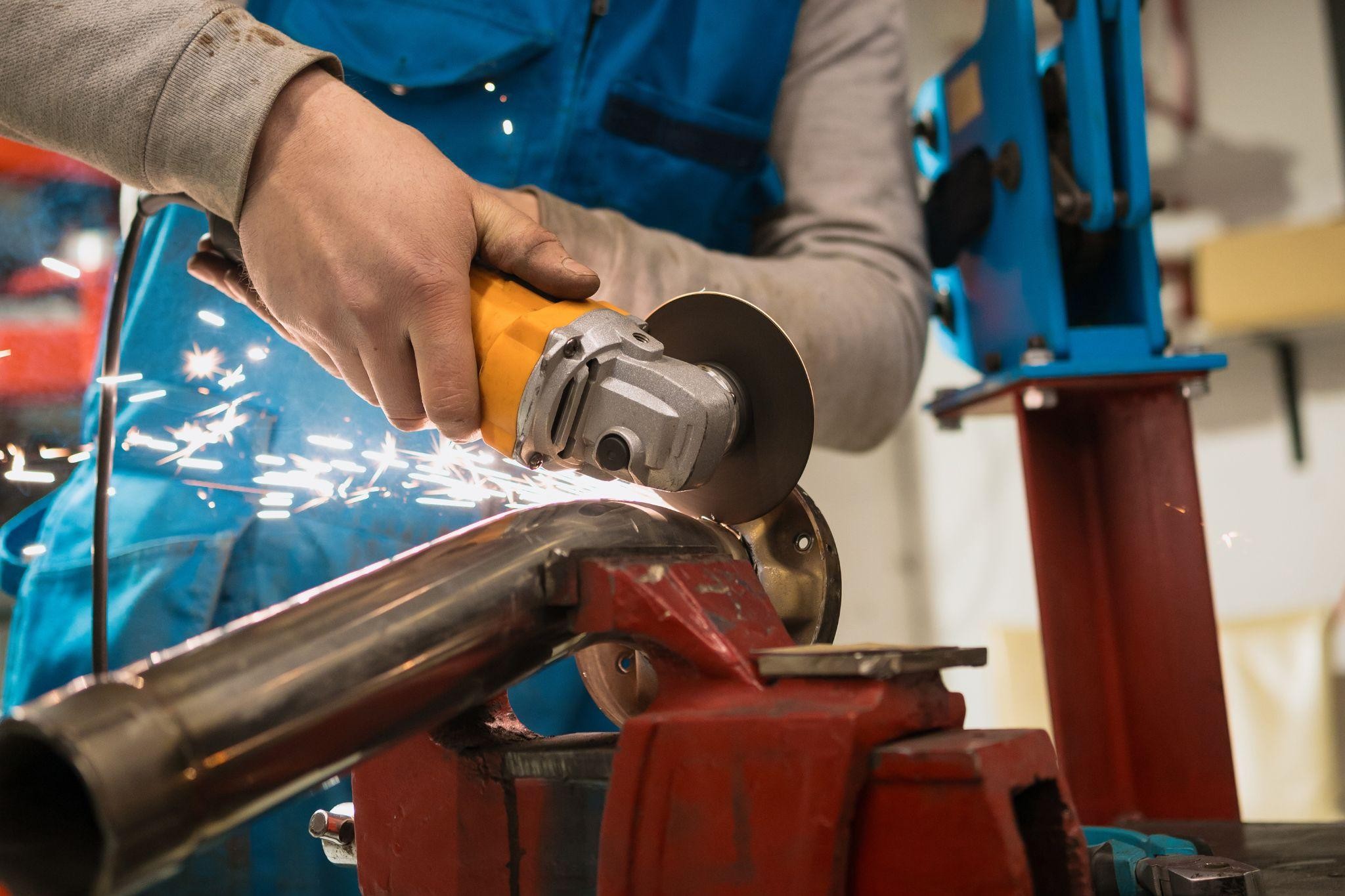

กระบวนการเริ่มจากตรวจแบบและวัสดุ จัดทำรายการตัด ตัดขนาดท่อตามที่กำหนด เตรียมปลายท่อให้พร้อมกับการเชื่อม จากนั้นประกอบ Fit-up เชื่อมตาม WPS พร้อมตรวจสอบมิติและรอยเชื่อมให้ได้ตามมาตรฐาน ก่อนเข้าสู่ขั้นตอนสุดท้ายคือทำความสะอาดชิ้นงาน เคลือบผิว ทดสอบ และติดหมายเลข Pipe Spool เพื่อให้ตรวจสอบย้อนกลับได้ ก่อนขนส่งไปติดตั้งหน้างาน

การเขียนแบบ Isometric Drawing

Isometric Drawing แสดงเส้นทางท่อ ขนาด ระดับ ทิศทาง ข้อต่อ ตำแหน่งรอยเชื่อม และหมายเลข Spool ช่วยให้ฝ่ายผลิตถอดรายการวัสดุและประกอบท่อได้ตรงแบบ รวมถึงลดปัญหาชิ้นงานชนกับโครงสร้างหรืออุปกรณ์หน้างาน

การทดสอบและตรวจสอบ (Hydro Test / NDT)

Hydro Test ใช้น้ำอัดเข้าสู่ระบบตามแรงดันที่กำหนด เพื่อตรวจสอบความแข็งแรงและการรั่วซึม ส่วน NDT ใช้ตรวจรอยเชื่อมโดยไม่ทำลายชิ้นงาน เช่น PT, MT, RT และ UT วิธีตรวจและจำนวนจุดทดสอบต้องเป็นไปตามมาตรฐานและข้อกำหนดของโครงการ

วัสดุท่อที่ใช้ในงาน Pipe Fabrication และมาตรฐาน ASME มีอะไรบ้าง?

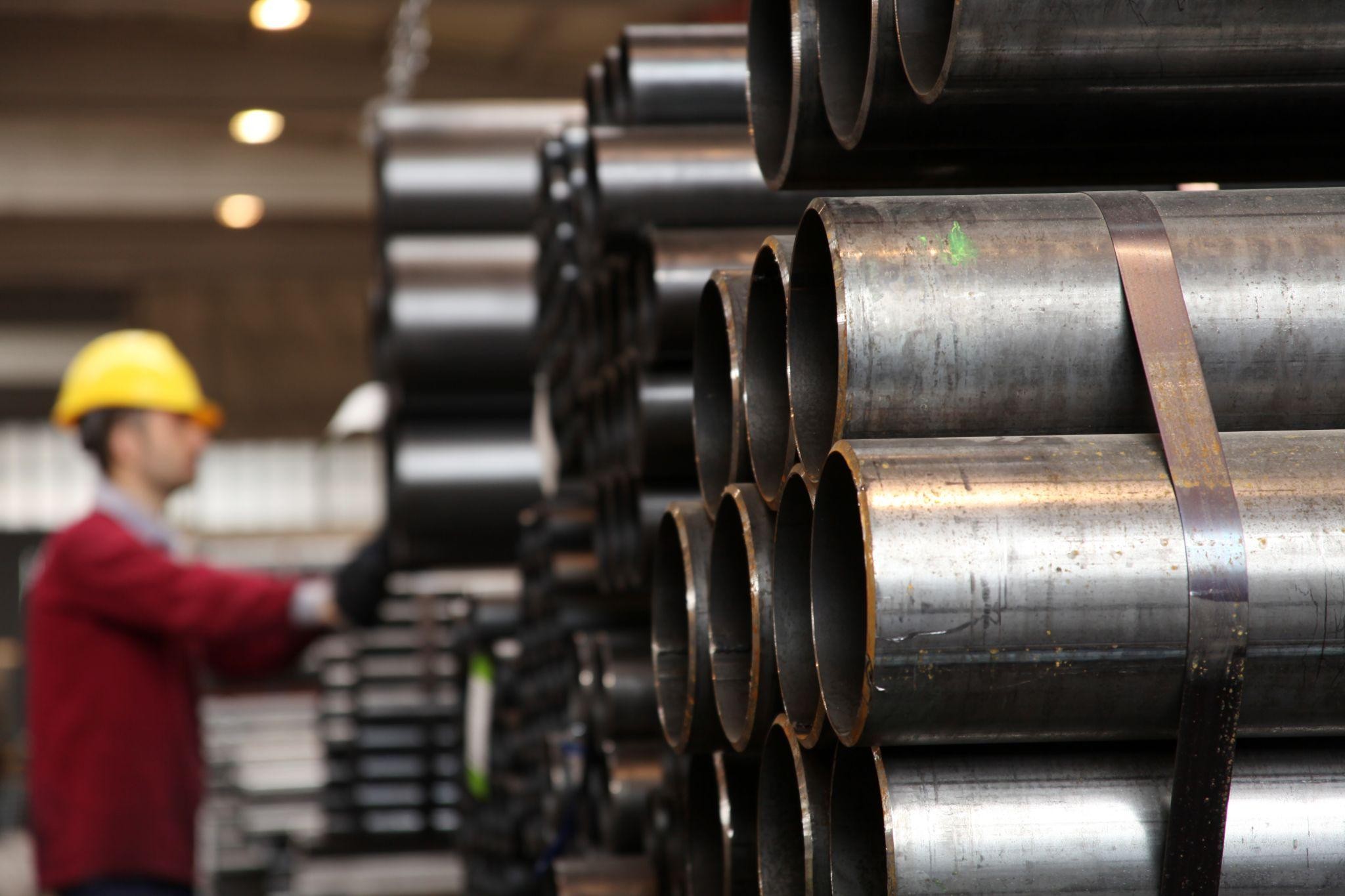

วัสดุที่ใช้มีทั้ง Carbon Steel, Stainless Steel, PE และ PVC โดยเลือกจากแรงดัน อุณหภูมิ ชนิดของไหล และความเสี่ยงต่อการกัดกร่อน นอกจากนี้ต้องระบุขนาดท่อ Schedule (SCH) และเกรดของ Fitting, Flange, Gasket รวมถึงลวดเชื่อมให้เข้ากัน

งาน Process Piping มักอ้างอิง ASME B31.3 ขณะที่ข้อต่อ Butt Weld และหน้าแปลนอาจใช้ ASME B16.9 และ ASME B16.5 ตามลำดับ ทั้งนี้ต้องยึดตามข้อกำหนดของระบบและวิศวกรผู้ออกแบบ

ตัวอย่างอุตสาหกรรมที่ใช้งาน Pipe Fabrication มีอะไรบ้าง?

Pipe Fabrication มักใช้ในโรงงานอาหารและเครื่องดื่ม ยา เคมี ปิโตรเคมี พลังงาน น้ำและบำบัดน้ำเสีย รวมถึงระบบ Utility เช่น ไอน้ำ น้ำเย็น ลมอัด และระบบดับเพลิง แต่ละระบบต้องควบคุมความสะอาด การกัดกร่อน แรงดัน และการรั่วซึมแตกต่างกัน

สรุป รับงาน Pipe Fabrication ครบวงจรกับ Surasak Engineering

Pipe Fabrication คือ งานผลิตและประกอบระบบท่อตามแบบวิศวกรรม ตั้งแต่การจัดทำ Isometric Drawing การตัดและประกอบ Pipe Spool การเชื่อม ตรวจสอบรอยเชื่อมด้วย NDT ไปจนถึง Hydro Test ก่อนนำไปติดตั้งจริง จึงแตกต่างจากการเดินท่อทั่วไปอย่างสิ้นเชิง เพราะต้องควบคุมทั้งวัสดุ แรงดัน อุณหภูมิ และคุณภาพงานตามมาตรฐานสากล

Surasak Engineering ให้บริการออกแบบ ผลิต และติดตั้งระบบท่ออุตสาหกรรมครบวงจร รองรับท่อเหล็ก สแตนเลส PE และ PVC พร้อม Hydro Test ตามมาตรฐาน ASME โดยช่างเชื่อม Certified และประสบการณ์ด้านงานอุตสาหกรรมกว่า 50 ปี

คำถามที่พบบ่อยเกี่ยวกับ Pipe Fabrication (FAQ)

Pipe Fabrication คืออะไร?

Pipe Fabrication คือ กระบวนการตัด ประกอบ และเชื่อมท่อกับข้อต่อตามแบบที่กำหนด โดยมักผลิตออกมาเป็นชิ้นสำเร็จรูปที่เรียกว่า Pipe Spool จากโรงงานก่อนนำไปติดตั้งหน้างาน

ต่างจากการเดินท่อทั่วไปยังไง?

Pipe Fabrication สำหรับงานอุตสาหกรรม ต้องรับแรงดัน อุณหภูมิ หรือสารเคมี จึงต้องผ่านการออกแบบโดยวิศวกรตั้งแต่ขั้นตอนแรก ควบคุมด้วยมาตรฐานสากลอย่าง ASME และต้องตรวจรอยเชื่อมอย่างเข้มงวดก่อนนำไปใช้งานจริง เพื่อป้องกันอันตรายที่อาจเกิดขึ้นระหว่างใช้งาน

Pipe Spool คืออะไร?

Pipe Spool คือท่อที่ผ่านการตัด ประกอบ และเชื่อมเข้ากับข้อต่อ (Fitting) จนสำเร็จเป็นชิ้นตั้งแต่ในโรงงาน ก่อนขนส่งไปติดตั้งที่หน้างานจริง ช่วยลดเวลาการเชื่อมหน้างาน ควบคุมคุณภาพ และระยะเวลาก่อสร้างได้แม่นยำกว่า

Pipe Fitting มีกี่ประเภท?

Pipe Fitting ที่ใช้บ่อยในงานอุตสาหกรรม เช่น ข้องอ (elbow), สามทาง (tee), ข้อลด (reducer), หน้าแปลน (flange) และ แคป (cap) ซึ่งแต่ละประเภทต้องเลือกให้ตรงกับขนาดและพิกัดแรงดันของระบบ

การทดสอบรอยเชื่อมท่อทำอย่างไร?

เริ่มจาก Hydro Test ตรวจสอบการรั่วซึมภายใต้แรงดันจริง ควบคู่กับ NDT เช่น RT/UT/PT/MT เพื่อตรวจสอบรอยแตกหรือข้อบกพร่องภายในแนวเชื่อม (อ่านรายละเอียดเพิ่มเติมในบทความ NDT ทดสอบรอยเชื่อมท่อ)
